比例閥的修理

(1)更換存在問題的零部件

更換法是對存在問題的零部件進行整體或者部分更換。更換法在工程機械閥的維修中應用相當廣泛，該方法的關鍵是查找出現問題的部件，比例閥廠家找到問題后就可以更換一個與之相同的完好部件，一般情況下通過這種維修方法就能使閥實現正常工作。導致比例閥失效比較普遍的原因是閥的密封件過度磨損、閥芯位移傳感器探針折斷，而集成放大器一般不會出現問題。

(2)電氣零點的調節

在工程機械中，比例閥廠家一直工作在惡劣的環境下，而其電氣零點易受到外界環境的干擾，因此在更換了失效的零部件后就應當對其電氣零點進行檢測，對不符合要求的應重新標定。

一般檢測方法如下:比例閥廠家給的放大器供電(一般情況下0一24 V)，確保閥芯處于斷電狀態，用萬用電表(直流擋，0.25 V量程)檢測閥芯位移反饋信號，在閥芯沒有接受指令的條件下，要求閥芯位移反饋電壓為零。如果不為零就應調節閥芯位移傳感器的調節螺母，直至閥芯反饋電壓為零。

(3)死區的調節

比例閥廠家維修比例閥時存在死區，一般為10%左右，不同類型比例閥的死區可以通過該閥產品手冊的電流/電壓量曲線查得。對于高性能的比例閥，死區可控制在5%之內。檢測的方法:給閥輸入死區對應的指令信號，通過萬用電表檢測閥芯位移反饋信號，看其是否存在對應的關系。假設閥的死區開口幅度為0}1oo0i0，對應反饋電壓為0一10V;如果閥的死區開口幅度為5%，則對應的反饋電壓應該為0.5 V，如果沒有對應，則應調節集成放大器的死區調節螺釘至反饋電壓為0.5 V止。

(4)閥行程的驗證

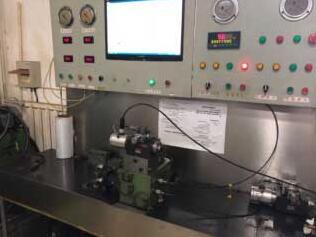

在試驗臺上，給閥輸入不同的指令信號，檢測各種狀態下閥芯位移反饋信號，通過它們之間的對應關系，來判斷維修后閥的性能。如果不能滿足對應關系，建議送比例閥廠家天津奧蘭特液壓設備股份有限公司維修比例閥。
